LWS轻型冲击机是军用标准中规定的试验用仪器，主要模拟船舰机械、设备和系统(以下统称设备)在作战中因可能遇到的水下爆炸、近距离脱靶炮火等产生的强烈冲击，考核、评定船舰设备耐受强烈冲击的能力。冲击机采用提升机分别驱动摆锤和竖直锤到设定高度后自由落体产生冲击。

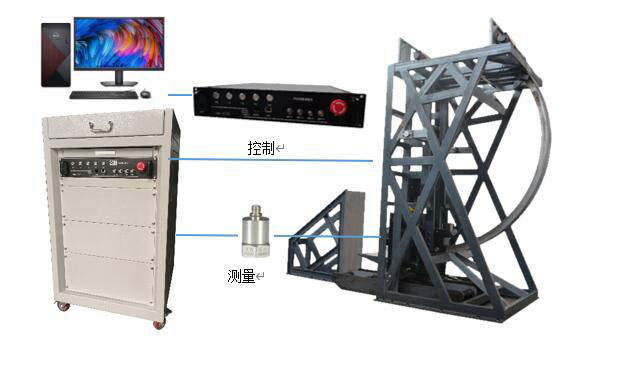

　　LWS轻型冲击机主要由机械台体、控制测量仪两部分组成，满足GJB150、MIL-S-901E等相关试验标准对冲击试验的要求。

一、技术参数

　二、部件介绍

　　LWS轻型冲击机通过链式卷扬机带动落锤和摆锤上升，到达所设冲击高度，然后启动刹车，确保冲击锤安全停留在所设高度后，释放刹车，冲击锤自由下落，冲击砧台，能量由砧台直接或通过过渡架间接传递到试验样品上，传感器同时将信号反馈给测量系统,并传到分析软件中，通过电脑显示器显示出来，完成一次冲击试验。

　　机架由结构钢焊接而成，作为试验机的主框架与地基相连，用于支持各分部件及被试件的安装。

　　横向反力墙是在试件进行水平侧向冲击时，起到缓冲及限位作用。

　　簧组用于冲击是的缓冲隔振。

　　冲锤分为落锤和摆锤。落锤用于竖直冲击试验，由竖向提升机构提升，靠两根竖直的导杆导向。摆锤用于水平冲击试验，安装在1524mm的摆臂末端，由水平提升机构提升，靠轨道导向。

　　提升机构以链式卷扬机作为驱动以提升冲锤，并由释放机构控制释放。

　　安装板按照国军标要求设计，用户可根据不同试验要求进行选配。

　　三、控制测量仪

　　控制测量仪选用我公司生产的DRM-LWS系列控制测量仪，技术成熟可靠，基于Windows操作系统开发的软件界面，操作简单方便。

　　DRM-LWS系列冲击控制测量仪主要用于控制轻型冲击机台体的动作过程，测量冲击过程中的加速度、脉冲持续时间、速度变化量等冲击试验参量，并能打印出所有的测量数据，具有界面友好、操作方便、系统可靠等优点。

　　四、 使用环境

　　4.1 工作环境

　　电源要求：380V±10%，15kW;20V，50Hz，10A;

　　空间推荐布置(L×W×H)：6500×3000×5500(不含地基);

　　最小就位通道(W×H)：2500mm×5000mm;

　　温度(℃)： 0～40;

　　湿度：≤95%;

　　地基要求：需要制作专用地基，现场有5吨以上起重设备。
